DALI Produkte

Funktionen
Nach dem Einschalten des Gerätes wird eine interne Testsequenz initiiert (max. zwei Sekunden). Das Gerät befindet sich danach im Normalmodus und wartet auf DALI-Befehle. Der "STATUS" LED-Indikator leuchtet, wenn der DALI-BUS einwandfrei funktioniert. Die LED-Indikatoren eins bis vier zeigen den aktuellen Status von jedem Relais: Eine leuchtende LED bedeutet, dass das entsprechende Relais in Betrieb ist. Eine nicht beleuchtete LED bedeutet, dass das entsprechende Relais nicht in Betrieb ist.

Test-Modus

• Der Test-Modus kann jederzeit durch Betätigen der Taste „TEST” aktiviert werden
• Durch einen kurzen Druck auf den Knopf (kürzer als drei Sekunden) ändert sich die Auswahl des Relais, die durch eine blinkende LED angezeigt wird
• Durch einen längeren Druck auf den Knopf (länger als drei Sekunden) wird das Relais aktiviert oder deaktiviert, angezeigt durch verschiedene Leuchtmuster
• Das Gerät kehrt in den Normalmodus zurück, wenn für mindestens fünf Sekunden keine Taste gedrückt wird

Technische Daten
Hauptmerkmale

• Vier unabhängige Relais-Kontakte
• 12 A maximale Schaltspannung pro Kontakt
• Druckknopf für manuelle Kontrolle (Testfunktion)
• Eine DALI-Adresse für jeden Kontakt (DALI device type 7, EN 62386-208)

Anschlüsse

• Netzanschluss: AWG 24 - 12 (0,2 - 2,5 mm²)
• DALI Kabel: AWG 28 - 16 (0,08 - 1,5 mm²)
• Relais Kabel: AWG 24 - 12 (0,2 - 2,5 mm²)

Mechanische Daten

• Gehäuse: 4U DIN-Schiene-Box, 71 mm Breite
• Gewicht: 300 g
• IP Rating: IP 20

Zertifikate

• EN 55015 Grenzwerte und Messverfahren für Funkstöreigenschaften von elektrischen Beleuchtungseinrichtungen und ähnlichen Elektrogeräten
• EN 61547 Einrichtungen für allgemeine Beleuchtungszwecke - EMV-Störfestigkeitsanforderungen
• EN 60950-1 I Einrichtungen der Informationstechnik - Sicherheit - Teil 1: Allgemeine Anforderungen
• EN 62386-208 Digital adressierbare Schnittstelle für die Beleuchtung

Umweltbedingungen

• Betriebstemperaturbereich von 0 °C bis 40 °C
• Relative Feuchte 85 % max., nicht kondensierend
• Bereich Lagertemperatur von -40 °C bis 70 °C

Power

• Netzanschluss: 230 VAC / 50 - 60 Hz
• Maximale Systemleistung: 6 W
• DALI-Verbrauch < 2 mA
• Relais Last: 12 A (pro Kontakt)
• Isolierung: 4 kV

Technische Daten
Hauptmerkmale

• Manuelle oder voll automatische Kontrolle des Lichts
• DALI Typ 8 Support - Bis zu 192 DALI Typ 8 Einrichtungen
• Verbinung möglich mit bis zu 81 TW Leuchten oder 64 RGB Leuchten
• Drei unabhängige DALI-Leitungen - eine intern versorgt, zwei extern

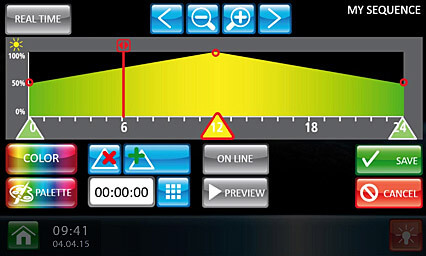

• Zeitplangeber konfigurierbar
• Mögliche Verbindung zu Lichtstufen- und Bewebungssensor
• Energiesparend
• Tageslicht-Simulation - natürliche Atmosphäre im Raum
• Sicherheitsoption - Passwortschutz der Einstellungen

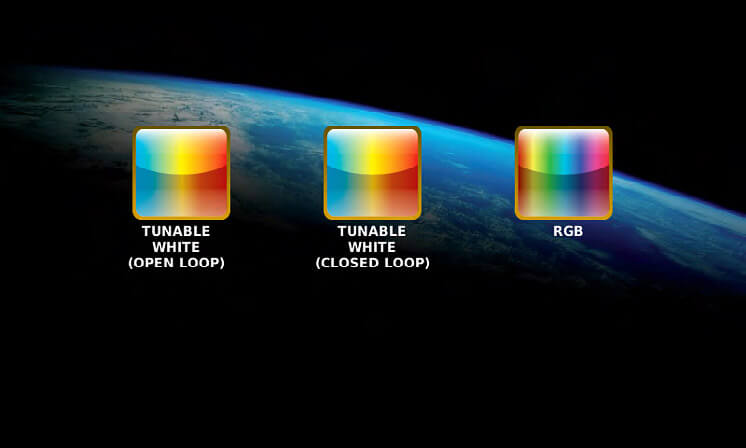

• Zwei Modi: RGB und Dynamic-White

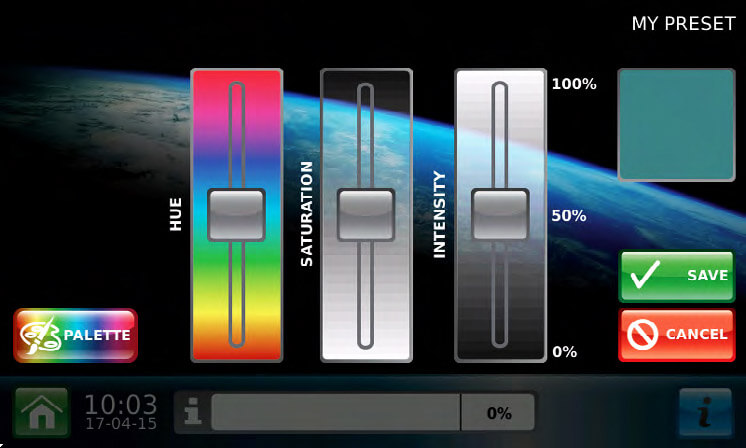

• Einfache und schnelle Einstellung der Farben mit TW oder RGB
• Benutzerfreundliche Oberfläche
• Statische Szene-Vorgaben

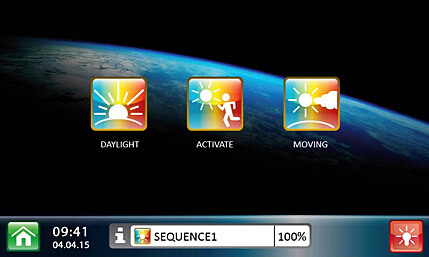

• Dynamische Szene-Vorgaben

Display

• Größe: 7″
• LCD Typ TFT, lichtdurchlässig, kein Blendeffekt
• Auflösung: 800 x 480, 262 K Farben
• Blickwinkel (H / V): 140 / 120 Grad
• Helligkeit: 350 Cd / m2
• Kontrastverhältnis: 350:1
• Touchscreen kapazitiv
• Temperaturbereich von 0 °C bis 40 °C

System Hardware

• CPU Texas Instruments AM3354, 720 MHz
• Speicher: 256 MB SDRAM
• Flash: 128 MB NAND FLASH
• Netzwerk LAN 100BaseTX, Bluetooth, Wi-Fi
• I/O 3 x DALI (1 x DALI intern versorgt - 250 mA)

Allgemein

• Energieverbauch: max. 9 W
• Eingang: 12 VDC
• Lüfterloses Kühlungssystem
• Temperaturbereich von 0 °C bis 40 °C

Downloads & Support

• DALI TouchME 7 Handbuch.pdf (1 MB)

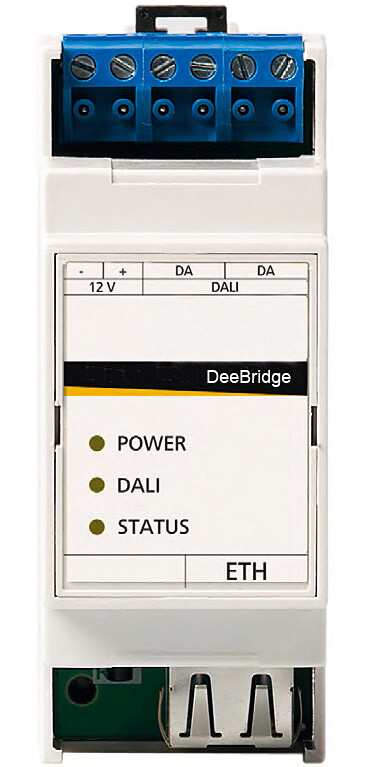

Technische Daten
Power

• Eingangsspannung: 12 VDC
• Systemleistung < 0,5 W
• DALI Verbrauch < 2 mA
• Isolierung: Klasse II

Anschlüsse

• Netzkabel: AWG 28 - 16 (0,08 - 1,5 mm²)
• DALI Kabel: AWG 28 - 16 (0,08 - 1,5 mm²)
• Ethernet Kabel: UTP CAT5E

Mechanische Daten

• Gehäuse: 2U DIN-Box
• Gewicht: 70 g
• Dimensionen: 94 x 36 x 60 mm

Zertifikate

• EN 61547 Einrichtungen für allgemeine Beleuchtungszwecke - EMV Störfestigkeitsanforderungen
• EN 62386-102 Digital adressierbare Schnittstelle für die Beleuchtung
• EN 55015 Grenzwerte und Messverfahren für Funkstöreigenschaften von elektrischen Beleuchtungseinrichtungen und ähnlichen Elektrogeräten

Umweltbedingungen

• Betriebstemperaturbereich von 0 °C bis 40 °C
• Relative Feuchte < 85 %, nicht kondensierend
• Bereich Lagertemperatur von -40 °C bis 70 °C

Funktionen
Das Switch2 DALI 4 erfasst Kurzschlussverbindungen zwischen den Eingangsleitungen eins bis vier und COM. Entwickelt für den Gebrauch mit Standard-Druckknöpfen - Kurzschlussverbindung ist der aktive Zustand. Die Logik des Moduls unterscheidet zwischen kurzen und langen Drücken der Knöpfe. Ein kurzer Druck ist erfasst, wenn die Kurzschlussverbindung kürzer ist als eine Sekunde. Wenn die Kurzschlussverbindung länger dauert, ist es als langer Druck detektiert. Benutzer können verschiedene Reaktionen für langes und kurzes Drücken konfigurieren.
Jeder Eingang von Switch2 DALI 4 kann mit verschiedenen DALI-Adressen konfiguriert werden (Gerät Support-Übertragung, Gruppenadressierung und kurze Adressen). Drei Arten von Reaktionen je Eingang können konfiguriert werden: Static-Commands, Direct-Level oder Toggle. Im Modus „Static-Commands” überträgt das Gerät jedes Mal definierte Befehle, wenn ein Druck erfasst wurde. Die meist gebrauchten Befehle sind: MIN_LEVEL, MAX_LEVEL, UP oder DOWN. Wenn erwünscht, können Benutzer jeden Befehl einstellen, der in DALI-Standard (IEC 62386-102) aufgelistet ist. Im „Direct-Level” Modus überträgt das Gerät definierte Helligkeitsstufen immer, wenn ein Druck erfasst wurde (z.B. 50 %). Im „Toggle-Modus” schaltet das Gerät zwischen zwei Befehlen, wenn ein Druck erfasst wurde.
Benutzer können zwischen drei Schaltfunktionen wählen: MIN / MAX, ON / OFF und Scene X/ Scene Y. Scene X und Scene Y sind vorgegebene Nummern von DALI-Szenen, die geschaltet werden. Die Konfiguration kann von speziellen Programmiergeräten verändert werden (auf Wunsch). Bei der Reaktion nach einem langen Druck ist es möglich, einzustellen, ob der Befehl nur einmal gesendet werden soll oder, ob er wiederholt werden soll (z.B. UP / DOWN Befehle). Die Periode von Wiederholungen ist ebenfalls einstellbar (Eine-Sekunde-Periode). Das Switch2 DALI 4 wird in der Standard-Konfiguration geliefert. Es ist ein DALI-versorgtes Gerät, weshalb eine externe DALI-Energieversorgung mit der DALI-Leitung verbunden werden muss.

Technische Daten
Hauptmerkmale

• Stromversorgung über den DALI-BUS
• Bis zu vier Eingänge
• Voreingestellte Funktionen: betriebsbereit
• Sehr klein (L x B x H): 27 x 20 x 4 mm
• DALI Verbrauch < 9 mA

Anschlüsse

• Netzanschluss: AWG 24 (0,5 mm²)
• DALI Kabel: AWG 24 (0,5 mm²)

Stromanschluss

• DALI Spannung: 12 - 25 VDC

Kontrolleingänge

• Spannungsbereich offen: 5 VDC / geschlossen: max. 0,3 VDC
• Strombereich: max. 1 mA

Zertifikate

• EN 55015 Grenzwerte und Messverfahren für Funkstöreigenschaften von elektrischen Beleuchtungseinrichtungen und ähnlichen Elektrogeräten
• EN 61547 Einrichtungen für allgemeine Beleuchtungszwecke - EMV Störfestigkeitsanforderungen
• EN 62386-102 Digital adressierbare Schnittstelle für die Beleuchtung

Umweltbedingungen

• Betriebstemperaturbereich von 0 °C bis 40 °C
• Relative Feuchte < 85 %, nicht kondensierend
• Bereich Lagertemperatur von -40 °C bis 70 °C

Mechanische Daten

• Gehäuse verkapselt PCB
• Gewicht: 10 g

Funktionen
Der DALI envSens erfasst die Lichtintensität und ähnlichsten Farbtemperatureigenschaften (CCT) innerhalb seines Scanbereiches - Lichtintensität in Lux und CCT in Kelvins. Die Erfassungen erfolgen durch automatisches Umschalten des Bereiches innerhalb eines Lichtintensitätsbereich von 100 - 30.000 lx und CCT-Bereich von 2.500 - 8.000 K. Der Sensor kommuniziert durch das Industriestandard DALI-Protokol und stellt diese durch beliebige Standard DALI Konfigurationstools ein. Außerdem können die Sensorparameter durch einen USB oder eine DALI-Brücke und entsprechende Softwaretools eingestellt werden. Standardmäßig funktioniert der Sensor im passiven Modus, in dem die Regulierung gesperrt und gemessene Werte nur gelesen werden können.
Die wesentlichen Parameter, die notwenig für die Regulierung sind, sind Lichtintensität, CCT-Werte und Verbindung zu definierten und steuerbaren Tunable-White Leuchten. Der Sensor kann Warm-/Kalt zwei-kanalige Leuchten, Helligkeit / CCT zwei-kanalige Leuchten und DALI Typ 8 Leuchten regulieren. Es ist möglich jeden Kanal eine eigene Adresse zu zuweisen, z.B. einen Kaltkanal, Warmkanal, Helligkeitskanal, CCT-Kanal oder einen DALI Typ 8 Kanal. Alle verbundenen Tunable-White Leuchten können parallel gesteuert werden durch Einmalregulierung der Lichtintensität, von CCT oder zweifache Regulierung.

Technische Daten
Hauptmerkmale

• Passiver/Aktiver Modus - ermöglicht eine direkte Regulation der Tunable-White Leuchten
• Konfiguration via DALI-BUS
• Installation an der Decke
• Vorspannung von dem DALI-BUS mit einem Eingangsspannungsbereich und kompatibel mit dem DALI-Standard
• Lichtintensität- und CCT Messung

Anschlüsse

• Kabel: AWG 24 (0,5 mm²)

Power

• Spannung am DALI-Eingang: 12 - 25 VDC
• Eingangsstrom < 9 mA

Umweltbedingungen

• Temperaturbereich von 0 ºC bis 40 ºC
• Relative Feuchte 85 %, nicht kondensierend
• Bereich Lagertemperatur von -40 °C bis 70 °C

Mechanische Daten

• IP rating: IP 40
• Gewicht: 200 g
• Abmessungen Ø: 115 x 40 mm
• Öffnung Ø: 105 mm

Funktionen
Das DALI TW Modul ist ein DALI-Gerät, welches für die Tunable-White-Kontrolle entwickelt wurde. Es ist keine Stromversorgung für LED-Module. Für eine korrekte Funktion ist ein LED-Driver notwendig (Konstant-Strom). Die Auswahl des LED-Drivers hängt von der Last am LED-Modul ab (Durchlassspannung und -strom). Das DALI TW Modul regelt die Farbtemperatur entsprechend der erhaltenen DALI-Befehle. Das Modul verhält sich wie ein Standard DALI Typ 6 oder Typ 8 Gerät (LED-Driver) für die direkte Farbtemperaturkontrolle, Gruppenadressierung, Fading und Scene-Einstellungen. Das DALI TW Modul repräsentiert die einfache Lösung, um die Farbtemperatur mittels DALI Standard-Komponenten zu kontrollieren - LED-Driver und DALI-Controller.

Technische Daten
Hauptmerkmale

• Unabhängige Kontrolle der Farbtemperatur
• Spannungsbereich bis zu 180 V
• DALI-Steuerung (Gerätetyp 6)
• DALI-Steuerung (Gerätetyp 8) - nur eine Adresse

Anschlüsse

• Netzkabel: AWG 28 - 16 (0,08 - 1,5 mm²)
• DALI-Kabel: AWG 28 - 16 (0,08 - 1,5 mm²)
• LED-Kabel: AWG 28 - 16 (0,08 - 1,5 mm²)

Power

• Netzanschluss: 90 - 260 V/AC / 47 - 400 Hz / 120 - 370 V/DC
• Systemleistung < 200 mW, DALI-Verbrauch < 2 mA
• Isolierung: Klasse II

Ausgang

• Ausgangsspannung: 30 - 180 V/DC
• Ausgangsstrom: 0 - 2 A
• Leistungsbereich: 0 - 150 W

Umweltbedingungen

• Umgebungstemperaturbereich 0 ºC - +55 ºC
• Relative Feuchte < 85 %, nicht kondensierend
• Lagertemperaturbereich -40 °C - +70 °C

Mechanische Daten

• Gehäuse: "Open-Frame"
• Gewicht: 60 g
• Maße: 94 x 45 x 26 mm

Zertifikate

• EN 61547 Einrichtungen für allgemeine Beleuchtungszwecke - EMV Störfestigkeitsanforderungen
• EN 62386-102 Digital adressierbare Schnittstelle für die Beleuchtung
• EN 55015 Grenzwerte und Messverfahren für Funkstöreigenschaften von elektrischen Beleuchtungseinrichtungen und ähnlichen Elektrogeräten

Downloads & Support

• DALI TW 8 Datenblatt.pdf (211 KB)
