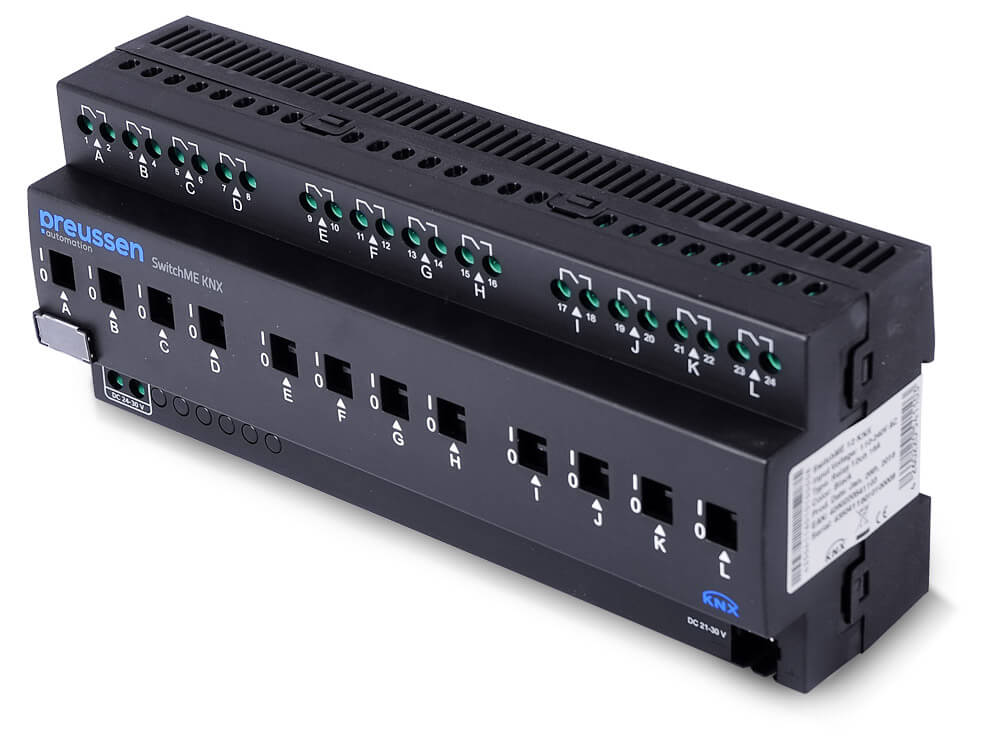

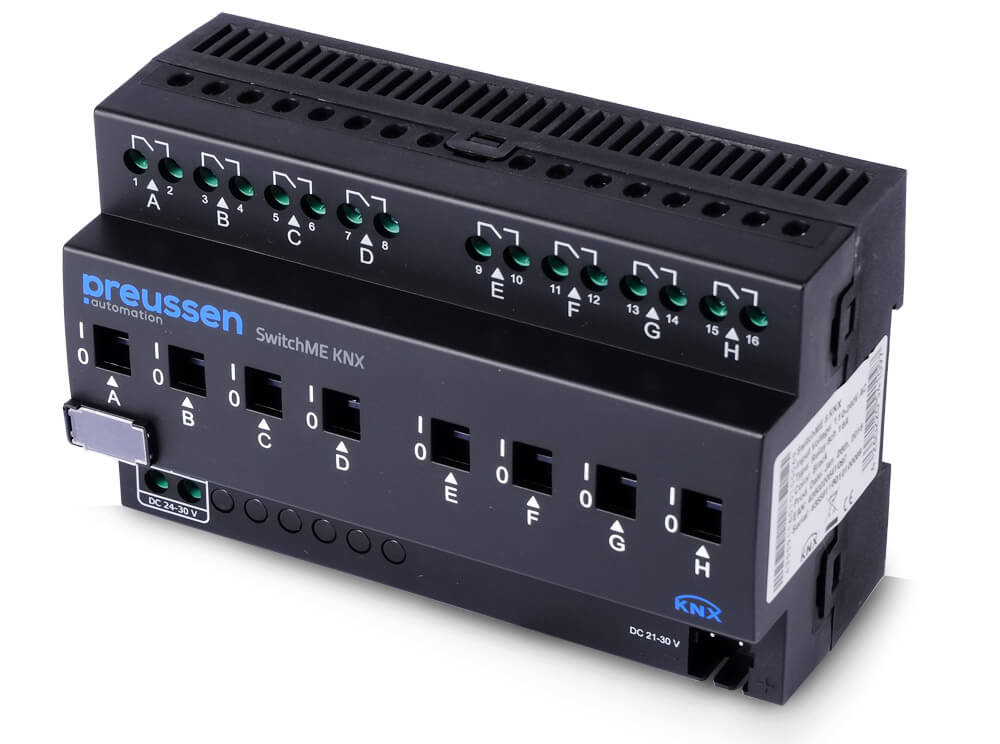

SwitchME KNX
Schaltaktor
Der SwitchME KNX von preussen automation ist ein Schaltaktor mit 4, 8 bzw. 12 Kanälen, 16 A pro Kanal maximale Last und einer Sta ...

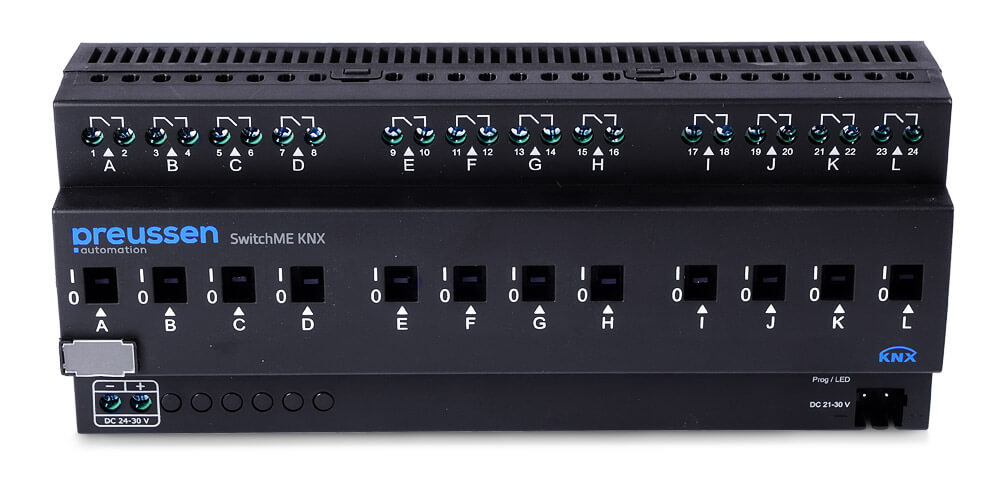

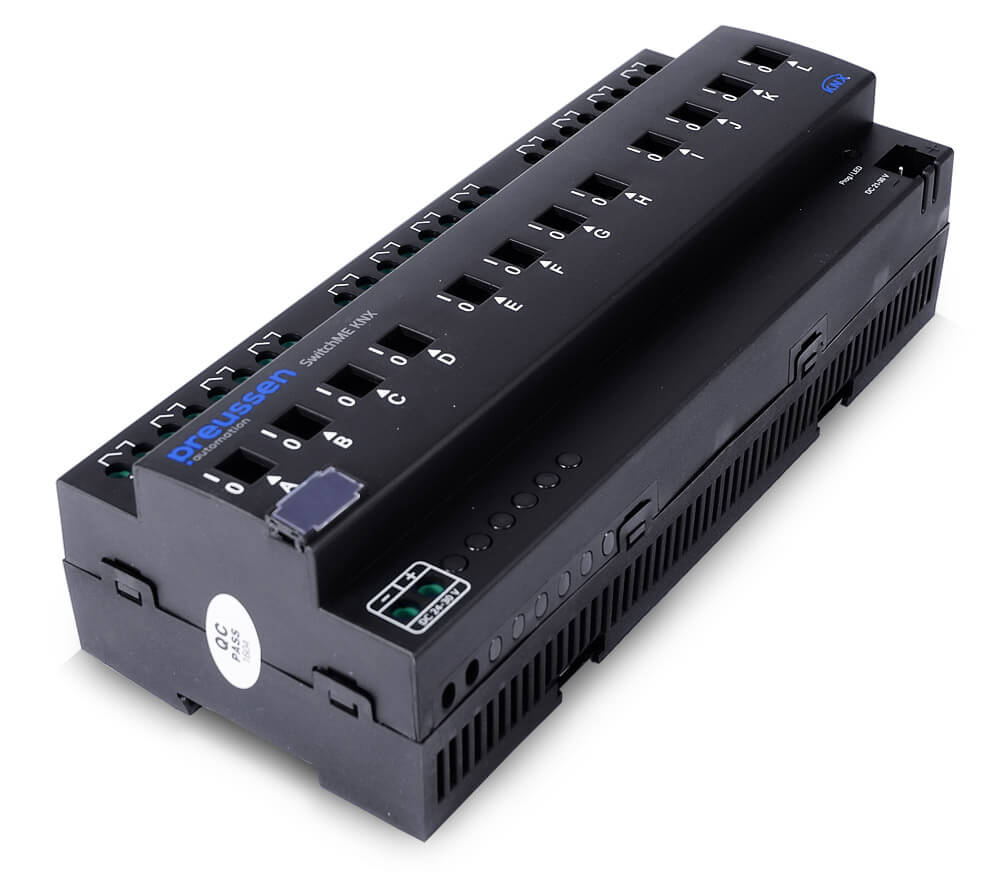

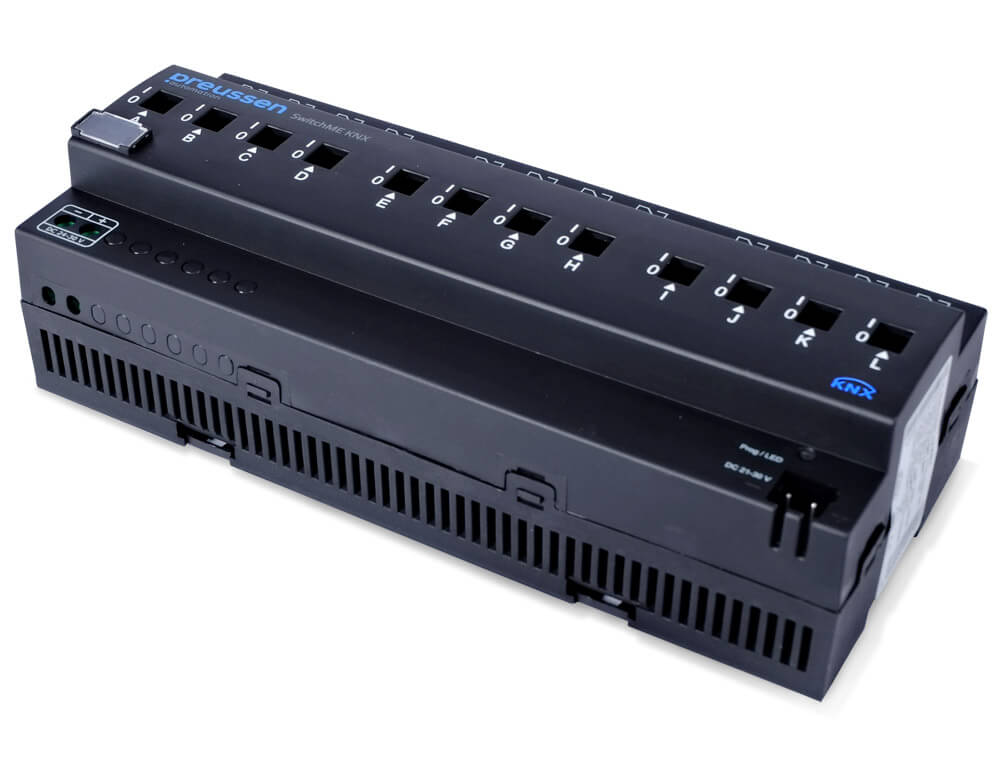

SwitchME KNX
Schaltaktor
Der SwitchME KNX von preussen automation ist ein Schaltaktor mit 4, 8 bzw. 12 Kanälen, 16 A pro Kanal maximale Last und einer Standardausführung mit bistabilen, potentialfreien Relaiskontakten. Es besteht die Schaltmöglichkeit für den Handbetrieb pro Ausgang, Schliesser- oder Öffnerbetrieb. Sonderfunktionen für den Jalousie- und Heizungsaktor, sowie die Logikschaltung wie die Zeitfunktionen (Treppenlichtfunktion, Ein-/Ausschaltverzögerung) sind für alle Kanäle integriert. Der Busanschluss erfolgt über die integrierte Busanschlussklemme.
Jetzt kaufenFunktionen
- 4, 8 oder 12 unabhängige Einzelrelais in einem Gerät
- Sonderfunktionen einstellbar: Jalousieaktor, Heizungsaktor, Logikschaltung
- Resetverhalten
- Schwellenwertfunktion
- Delayfunktion zum Leuchtenschutz
- Zeitfunktion
- Einstellbare Startverzögerung für jeden Kanal
- Manuelle Notfallschalter für jeden Kreis
- Integrierter Überlastschutz mit Bypassmöglichkeit
- Szenenfunktion
Technische Daten
Anschlüsse
- Einspeisung: 24 V DC (KNX-Busspannung)
- Anschlüsse: KNX-Busklemme (rot/grau)
- Zuleitung und Ausgänge: Schraubklemmen bis 2,5 mm²
- Ausgänge: Bistabile Relais mit potenzialfreien Kontakten (230 V, 50/60 Hz)
Spannungsversorgung
- Verbrauch: 15 mA, 21 - 30 V DC

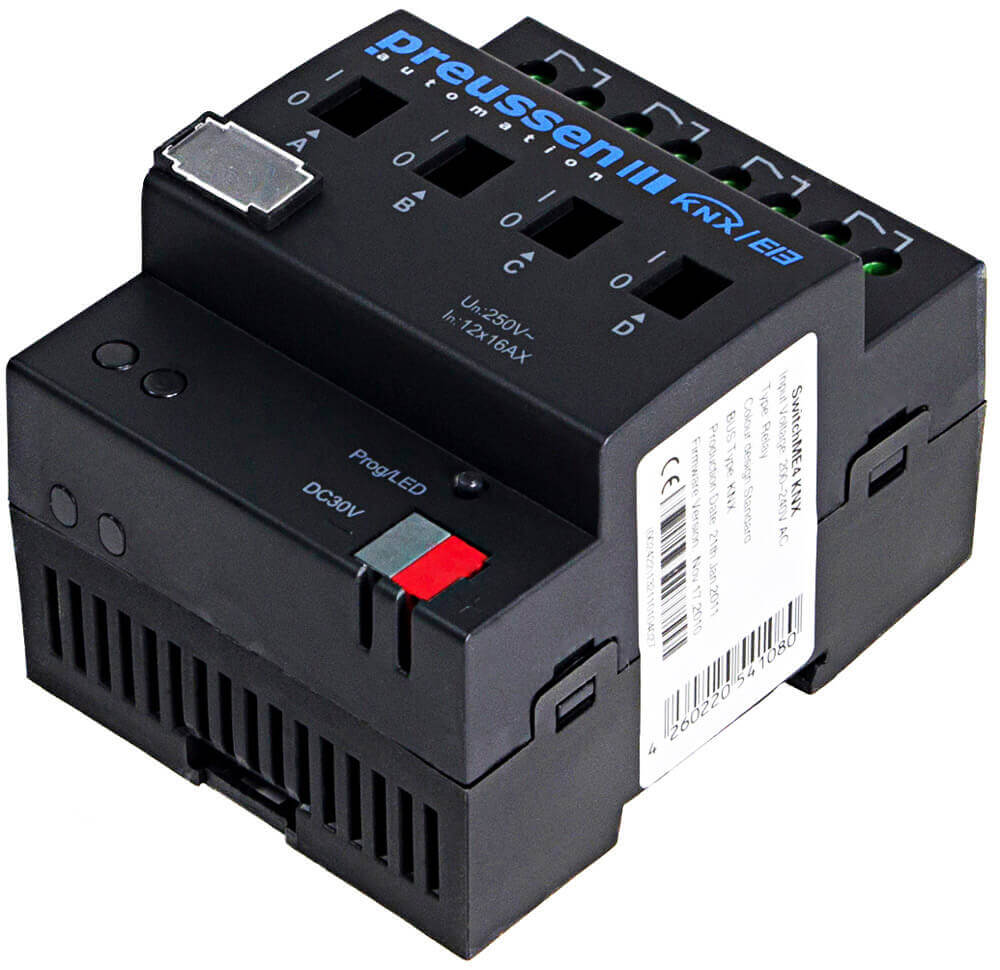

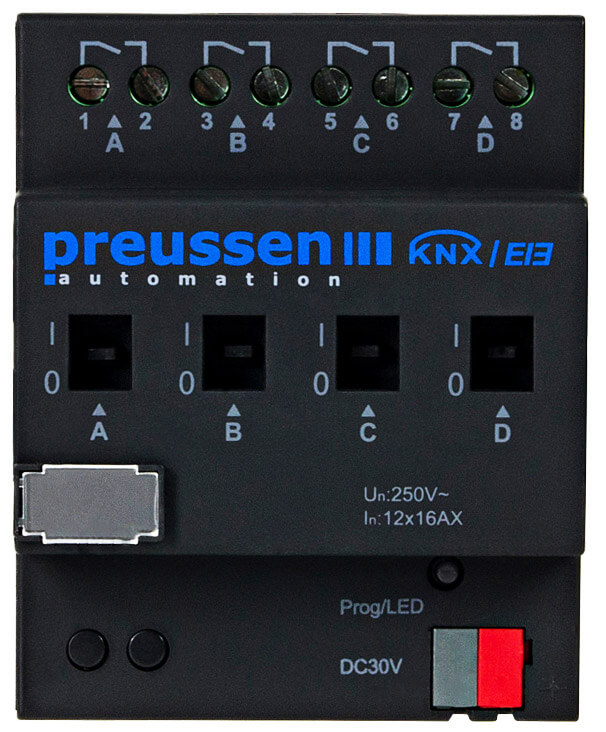

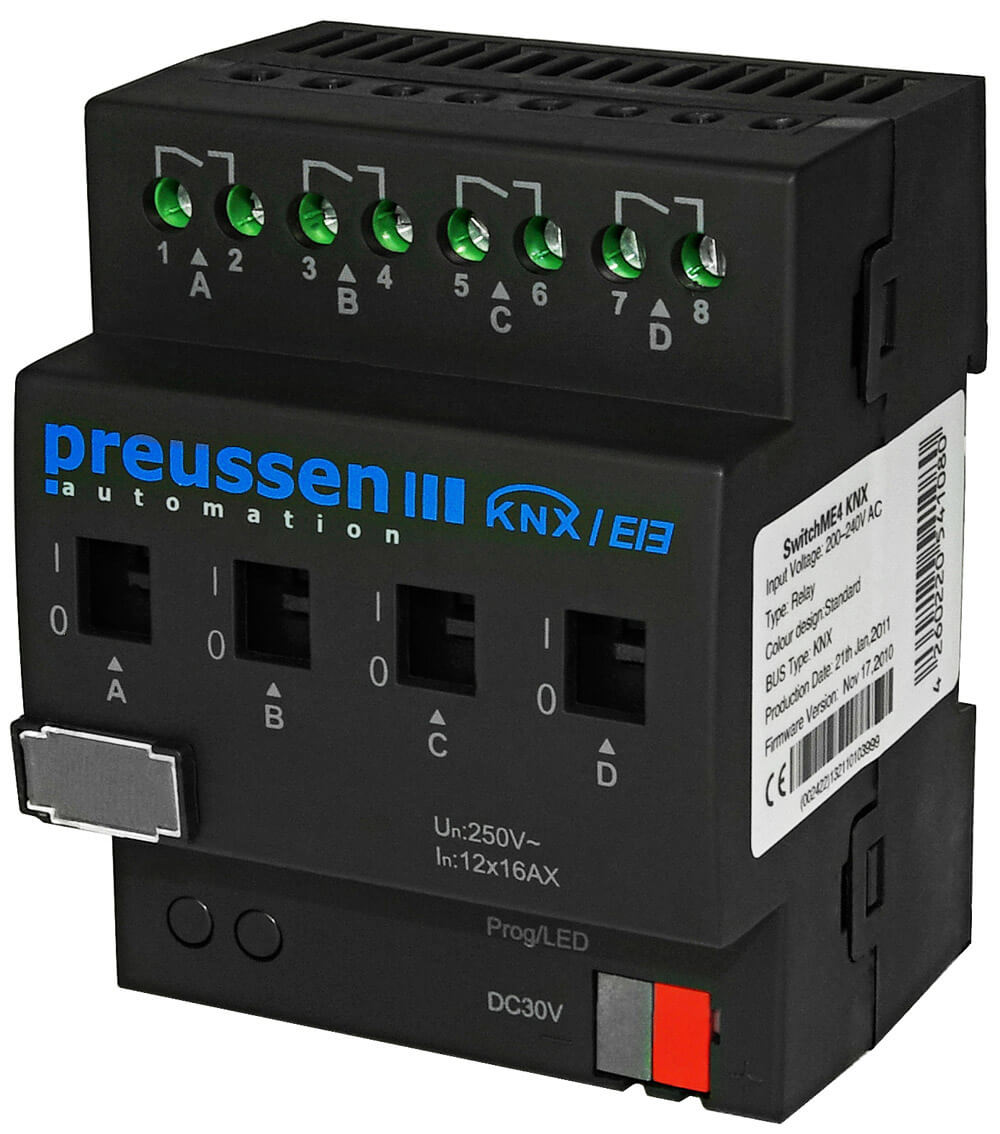

- Ausgang SwitchME 4 KNX: 4 Kanäle, max. 16 A / Kanal

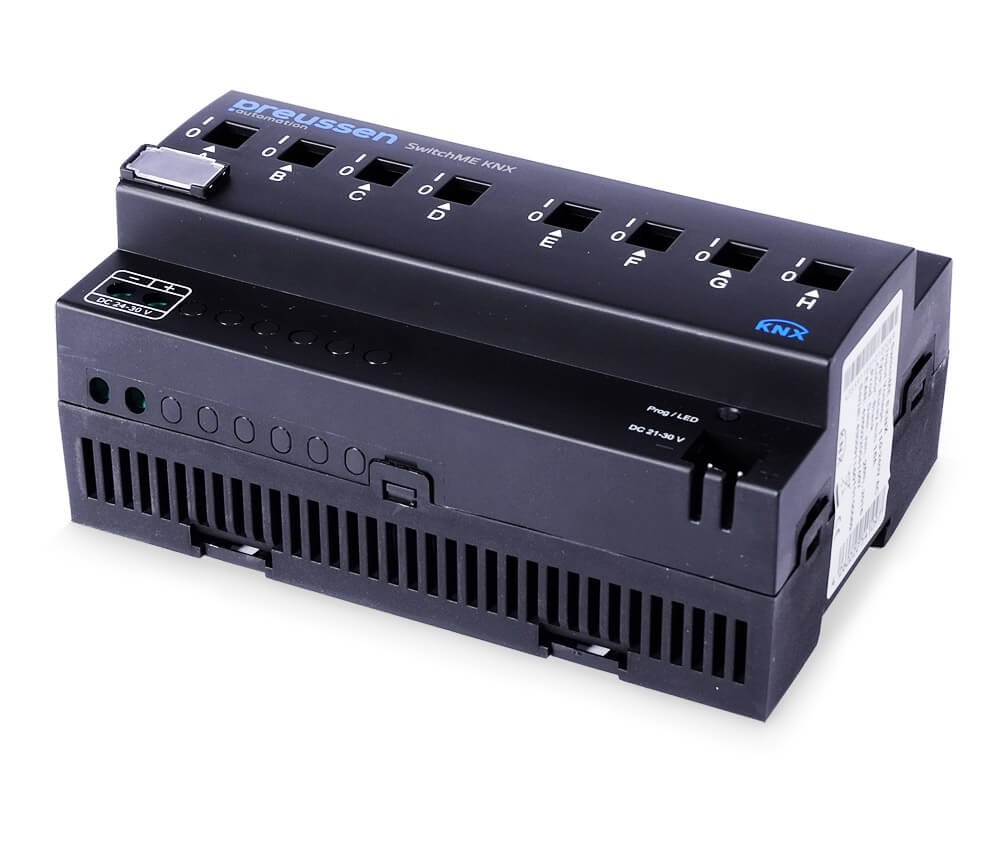

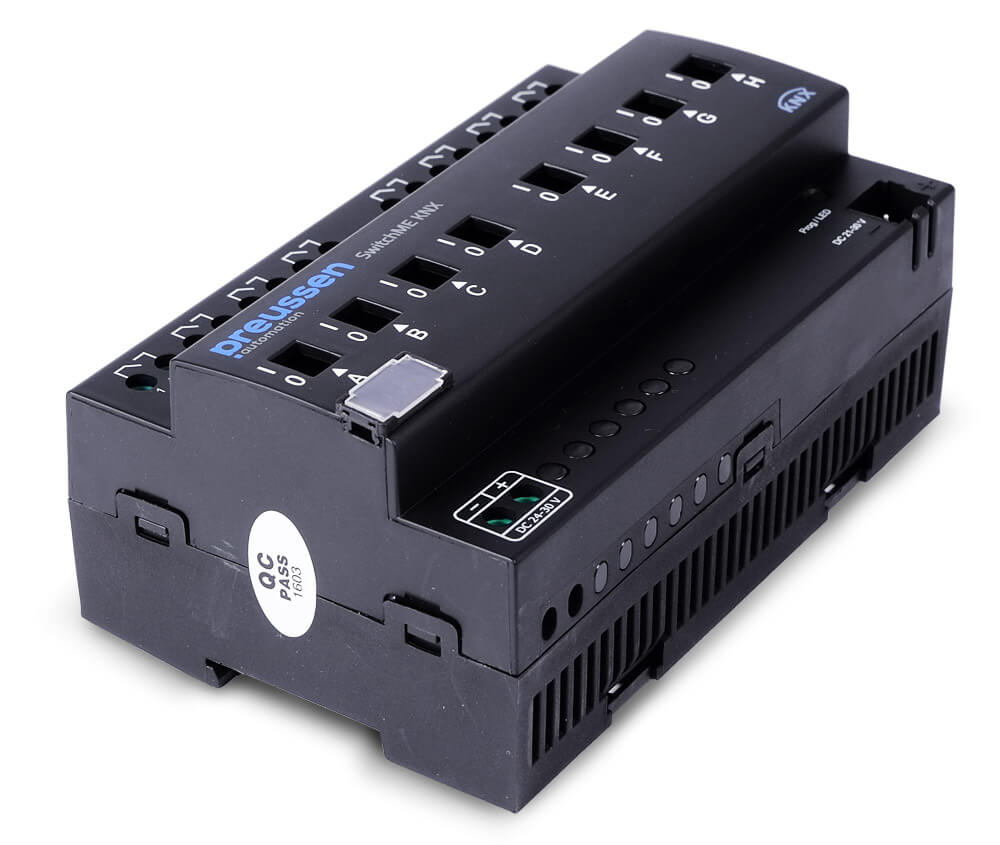

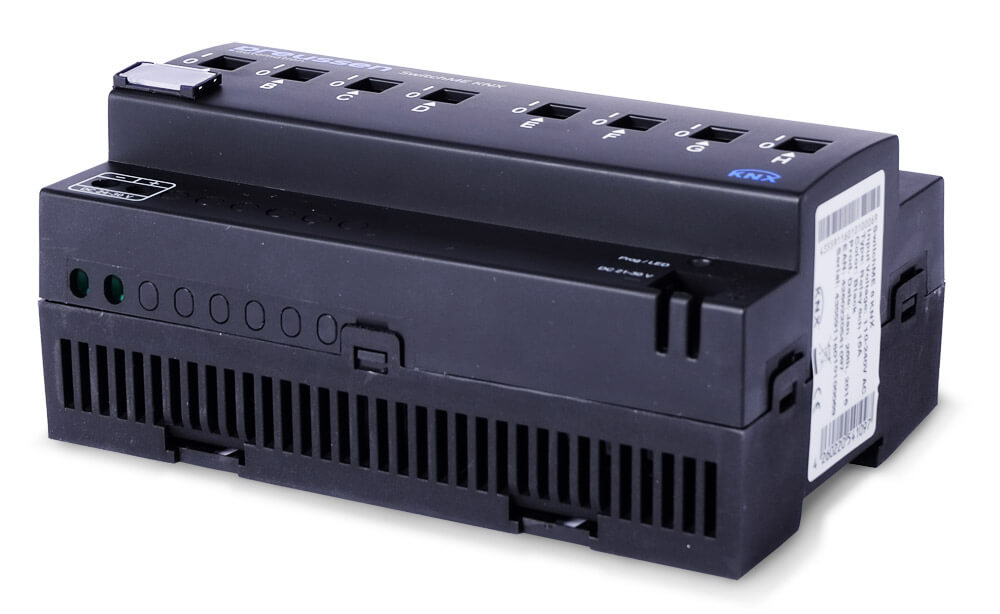

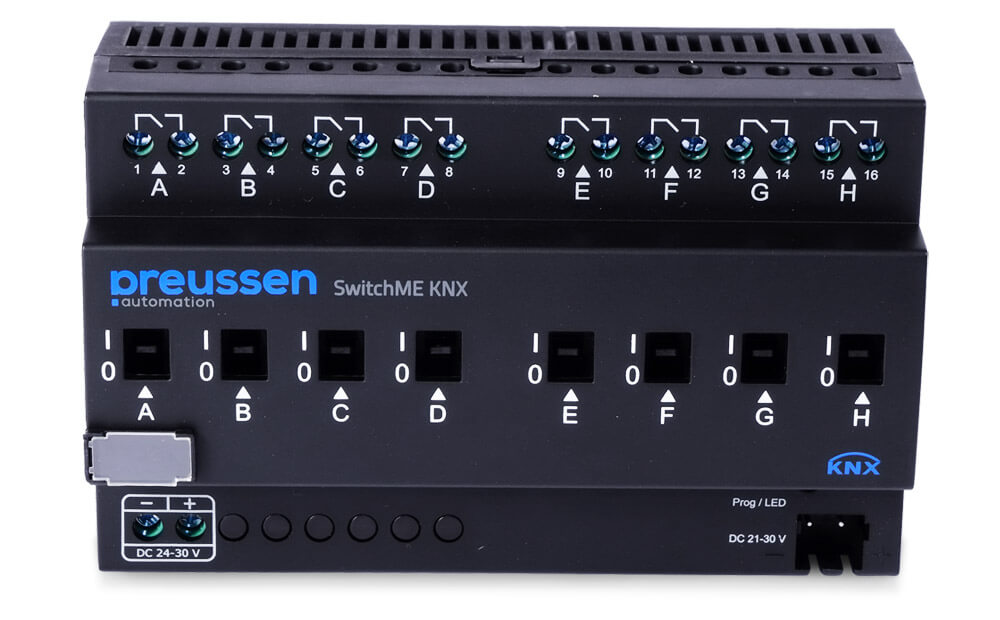

- Ausgang SwitchME 8 KNX: 8 Kanäle, max. 16 A / Kanal

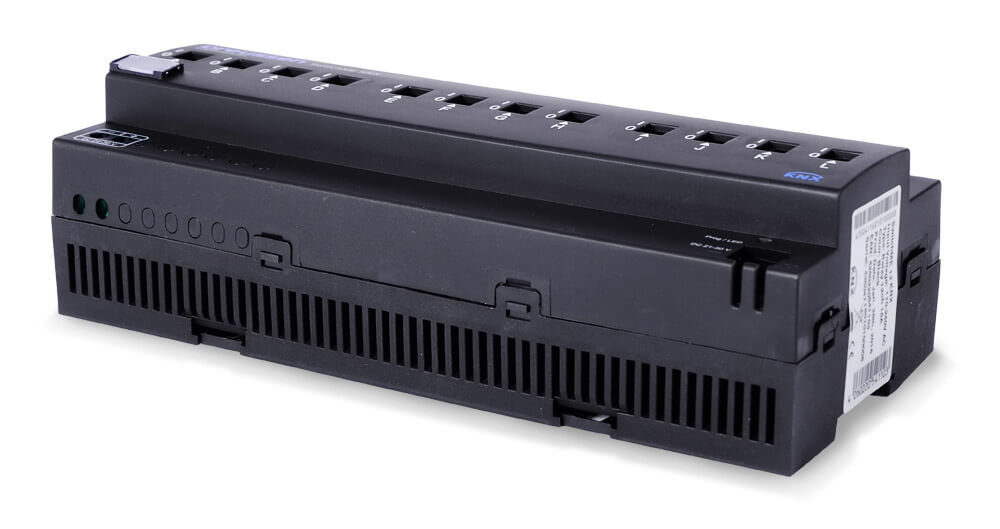

- Ausgang SwitchME 12 KNX: 12 Kanäle, max. 16 A / Kanal
Umweltbedingungen
- Umgebungstemp. Betrieb: -5 °C ~ +45 °C
- Lagertemp.: -25 °C ~ +55 °C
- Rel. Feuchtigkeit: max. 95 %
Mechanische Daten
- Gehäuse Material: schwarzes Kunststoffgehäuse
- Abmessungen SwitchME 12 KNX: 216 x 90 x 64 mm / REG 12 TE
- Abmessungen SwitchME 4 KNX: 72 x 90 x 64 mm / REG 4 TE
- Abmessungen SwitchME 8 KNX: 144 x 90 x 64 mm / REG 8 TE
- Montage: Hutschiene 35 mm
- Gewicht SwitchME 4 KNX: 257 g
- Gewicht SwitchME 8 KNX: 480 g
- Gewicht SwitchME 12 KNX: 700 g
Programmierung
- ETS4 (abwärtskompatibel)
- Adressierung: MAC & Digital
Elektrische Sicherheit
- Schutzart: Innenbereich
- Schutzklasse: IP 20
- Mehr als 1.000.000 Schaltzyklen
- Leuchtstofflampenlast: 16 A, 250 V (150 μF)
Kommunikation
- KNX / EIB
Zertifizierung
- KNX
- LVD Standard EN60669-2-1, EN60669-1
- EMC Standard EN50090-2-2
Super I/O 12 KNX
Kombiaktor - Integrationsmodul
Die neue Königsklasse unter den Hybridgeräten: Das Super I/O 12 bietet eine ganze Automationslösung in einem Gerät. Mit seinen ...

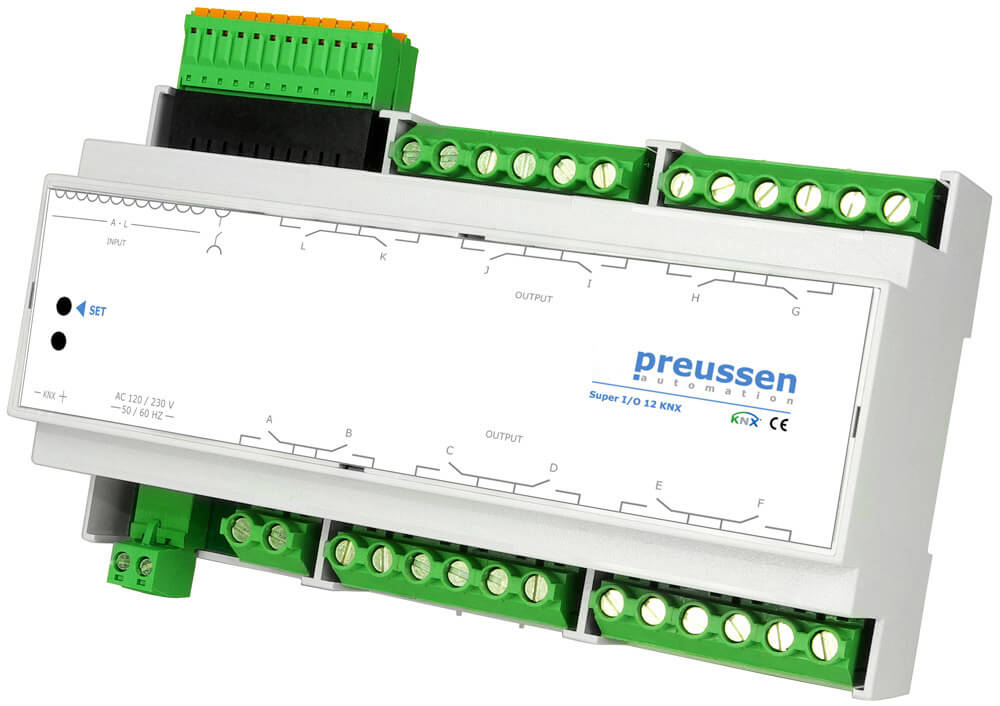

Super I/O 12 KNX
Kombiaktor - Integrationsmodul
Die neue Königsklasse unter den Hybridgeräten: Das Super I/O 12 bietet eine ganze Automationslösung in einem Gerät. Mit seinen 12 Schaltausgängen und den 12 potentialfreien Eingangskontakten lassen sich eine Vielzahl von Aufgaben mit nur einem smarten Gerät realisieren. Durch die umfangreichen Softwarekonfigurationsmöglichkeiten sind der Anwendung praktisch kaum Grenzen gesetzt. Durch Vorauswahl kann bestimmt werden, ob die Kanäle getrennt, in 6-fach Gruppen oder alle gemeinsam parametriert werden.
Die Funktionen „Szene”, „Sperren” und „Schalten” sind über Zentralobjekte möglich, um Gruppenadressen zu sparen. Zudem können die Eingänge Ausgänge auch direkt schalten. Daher ist ein Betrieb OHNE Bus möglich.
Funktionen
Eingänge
- Einstellbare Initialisierungszeit & Entprellzeit
- Merkmalzeit für kurzen/langen Tastendruck einstellbar
- Sperrobjekt
- Schliesser/Öffner einstellbar
- Schaltzustand mit zyklischem Senden
- Senden bei Flankenwechsel
- 1-Tasten- & 2-Tasten Dimmen
- 1-Tasten- & 2-Tasten Jalousiesteuerung
- Senden auf kurzen/langen Tastendruck
- Szenensteuerung
- Werte bei Flankenwechsel oder kurzem/langen Tastendruck: 1 / 2 / 4 Bit Werte, Temperatur, Prozentwert, Helligkeitswert, 16 Bit Wert
- Zähler mit Grenzwert (8 Bit, 16 Bit, 32 Bit)
Ausgänge
- Ausgänge als Treppenlichtbetrieb oder Normalbetrieb wählbar
- Ausschaltvorwarnung bei Treppenlicht parametrierbar
- Initialisierungszeit einstellbar
- Acht frei programmierbare Szenen
- Verknüpfungsfunktion mit zwei zusätzlichen Objekten
- Zwangsführung/Sperrobjekt parametrierbar
- Verhalten bei Netzausfall, Netzwiederkehr, Busausfall und Buswiederkehr einstellbar
- Ein- und Auschaltverzögerungen
- Statusrückmeldung
Technische Daten
Anschlüsse

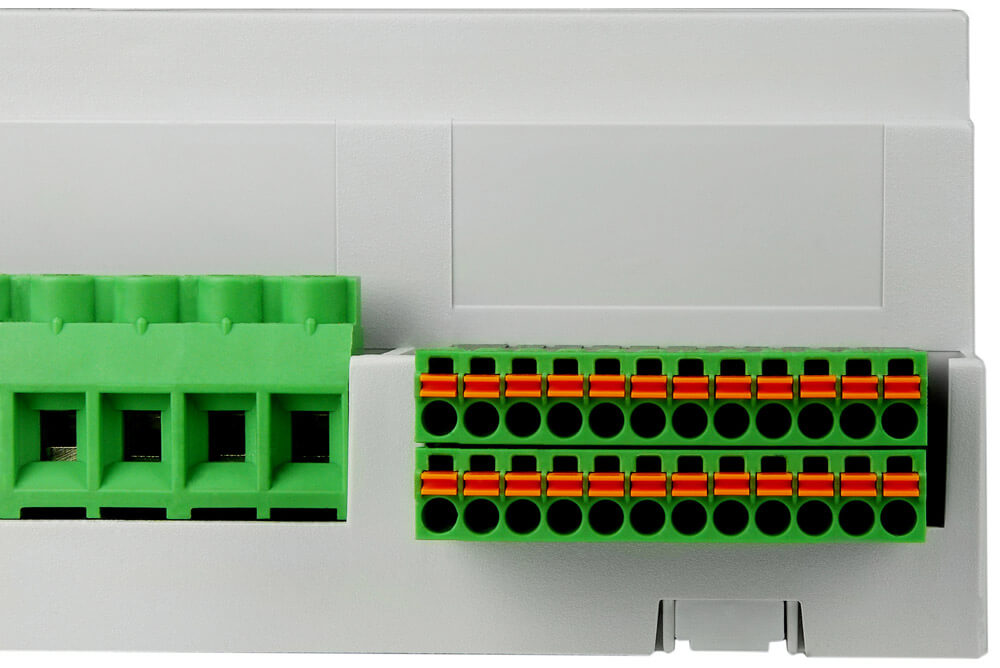

- Eingang: Steckklemme - 12 potentialfreie Kontakte
- Ausgänge: Schraubklemme - 12 Relaiskontakte mit 16 A (max.)
- Jeweils eine Doppelklemme zur Zuführung (Siehe Schaltbild)
Spannungsversorgung
- Eingang: Bus auf KNX-Busklemme
- Verbrauch KNX-Bus: 150 mW
- Eingang: 230 V / AC
- Verbrauch 1,2 W (typ.) / 4,5 W (max.)
Umweltbedingungen
- Umgebungstemp. Betrieb: 10 °C ~ +45 °C
- Lagertemp.: -40 °C ~ +55 °C
- Rel. Feuchtigkeit: 20 % - 90 %
Mechanische Daten
- Gehäuse Material: Kunststoff
- Abmessungen: 90 x 158 x 58 mm (H x B x T) / REG 8 TE
- Gewicht: ca. 580 g
- Montage: Hutschiene REG 8 TE
Anzeige
- Status LEDs für KNX
Programmierung
- ETS
- Direkt
Elektrische Sicherheit
- Schutzart: Innenbereich
- Schutzklasse: IP 20
Kommunikation
- Art: KNX
- Wahlweise Direktbetrieb - Eingang zu Ausgang ohne Bus
Zertifizierung
- KNX
Bedienelemente
- Programmiertaster
CE-Kennzeichnung
- CE-Richtlinienangabe
USB2KNX
USB Gateway
USB-Interface zwischen PC und KNX-Bus
Die KNX-/USB-Schnittstelle USB2KNX dient der Herstellung einer Datenv ...

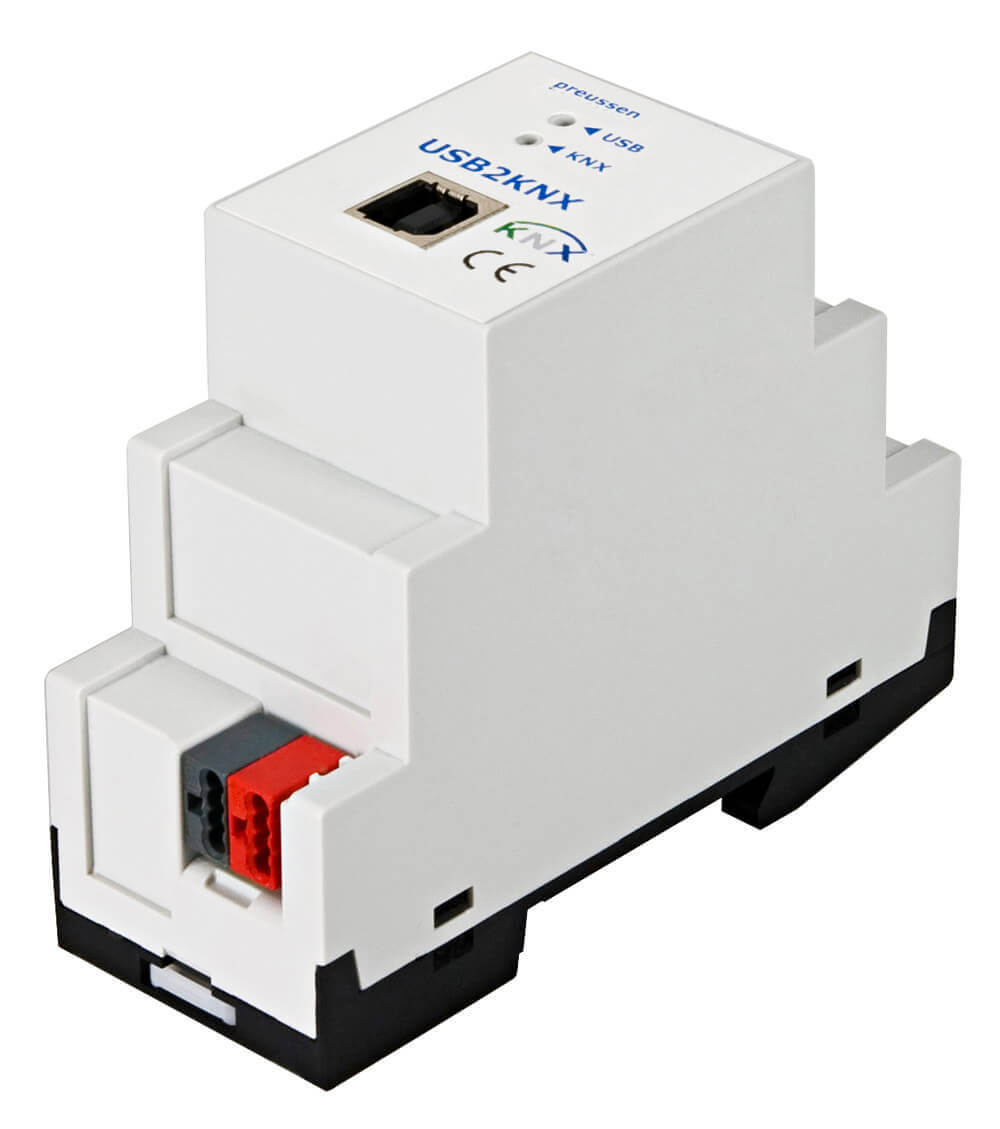

USB2KNX
USB Gateway
USB-Interface zwischen PC und KNX-Bus
Die KNX-/USB-Schnittstelle USB2KNX dient der Herstellung einer Datenverbindung zwischen einem PC und dem KNX-Bus. Dabei ermöglicht das Gerät die Adressierung, Parametrierung, Visualisierung, Protokollierung sowie Diagnose der Busteilnehmer. Der USB-Anschluss ist vom KNX-Bus galvanisch getrennt. USB2KNX unterstützt lange Telegramme (bis zu 228 Byte Länge) und gewährleistet einfache programmtechnische Anbindungen, auch auf Betriebssystemen ohne FALCON Software (z.B Linux).
Für spezielle Diagnoseanwendungen wie EITT wird von dem USB2KNX die Raw-Frame Betriebsart unterstützt. Die Verbindung zwischen KNX/EIB und PC funktioniert mit ETS3, EITT und jeder auf FALCON basierender Software. Die Kommunikation zwischen der KNX-/USB-Schnittestelle USB2KNX und den angeschlossen Geräten verläuft über das neue und flexible Kommunikationsprotokoll common EMI, welches für aktuelle und zukünftige Anwendungen ausgelegt ist.
Funktionen
- Lange Telegramme
- Standard EMI
- USB 2.0
- Raw-Frames
- Geringe Stromaufnahme
Technische Daten
Anschlüsse
- Bus: EIB/KNX Wago Busanschlussklemme (rot/schwarz), schraubenlos
- USB: USB-Buchse (Typ B), USB Standard 2.0
Spannungsversorgung
- Bus-seitig: 24 V DC max. Stromaufnahme aus dem Bus 10 mA
- PC-seitig: Gerät wird aus USB versorgt. Leistungsaufnahme aus USB < 100 mW
Umweltbedingungen
- Umgebungstemp. Betrieb: 0 °C ~ +45 °C
- Lagertemp.: -20 °C ~ +60 °C
Mechanische Daten
- Gehäuse Material: Kunststoff
- Abmessungen: 90 x 36 x 71 mm (H x B x T)
- Einbautiefe: 64,5 mm
- Breite in TE: 2 Teilungseinheiten (72 mm)
- Gewicht: ca. 100 g
- Montage: Reiheneinbaugerät auf Hutschiene EN 60715 TH 35 - 75
Anzeige
- BUS Status LED gelb
- USB Status LED gelb
Elektrische Sicherheit
- Schutzklasse: Klasse II
- Schutzart: IP 20
Zertifizierung
- KNX
CE-Kennzeichnung
- Gemäß EMV und Niederspannungsrichtlinie
Informationen
Die Verbindung zum USB-Anschluss und der Anschluss an den KNX-Bus erfolgen frontseitig. Jeweils eine gelbe LED zeigt den Status der Verbindung sowie aktuelle Datenübertragung für den USB und Bus an. Generell werden keine Gerätetreiber benötigt, da die USB HID Klasse verwendet wird. Dafür sind die Gerätetreiber in den Betriebssystemen bereits vorhanden. Bei Verwendung älterer ETS- oder FALCON-Versionen kann es notwendig sein, die Hersteller spezifischen Geräteinformationen dem FALCON bekannt zu geben. Dies erfolgt z.B. durch den Import eines Hersteller-spezifischen Datenbankeintrages

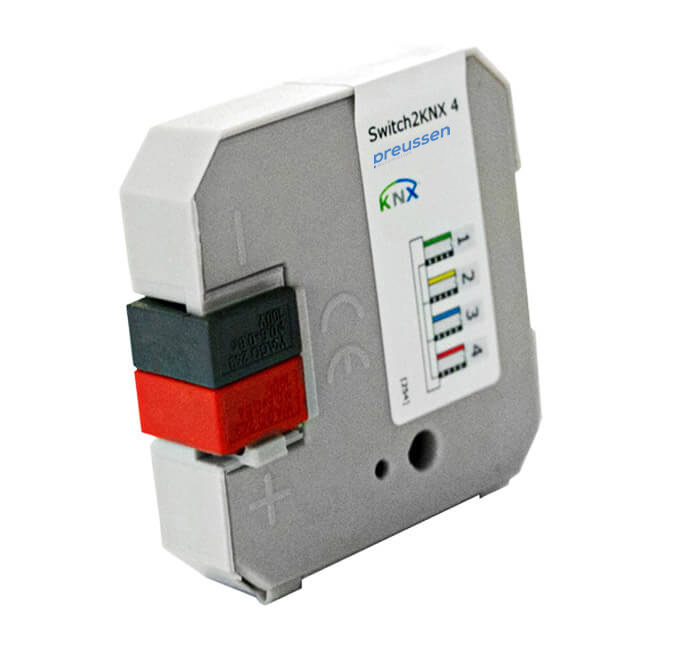

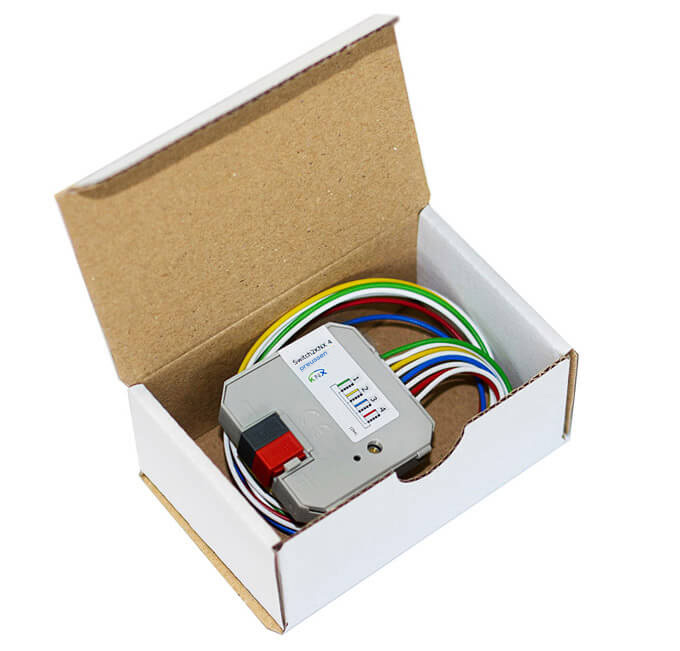

Switch2 KNX 4
Tasterinterface
Das Switch2 KNX 4 Modul ist das ideale Werkzeug, um beliebige Taster, Schalter, Fensterkontakte oder sonstige Kontakte in den KNX- ...

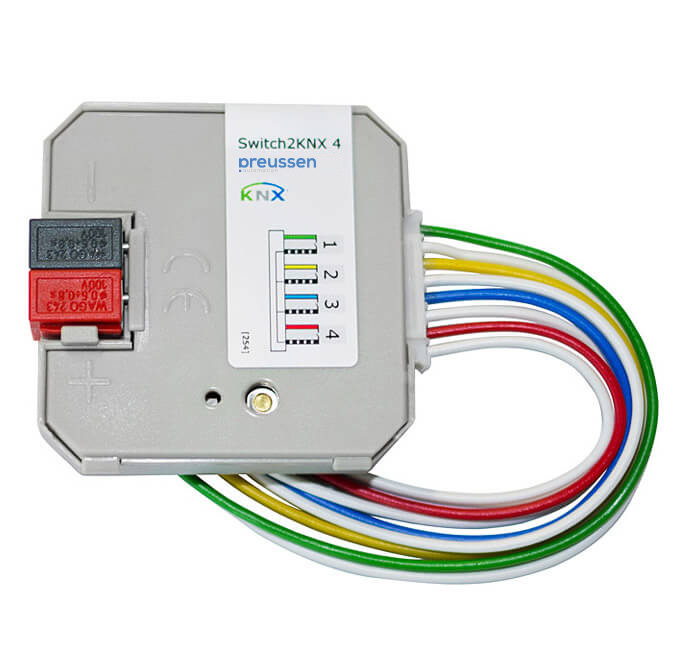

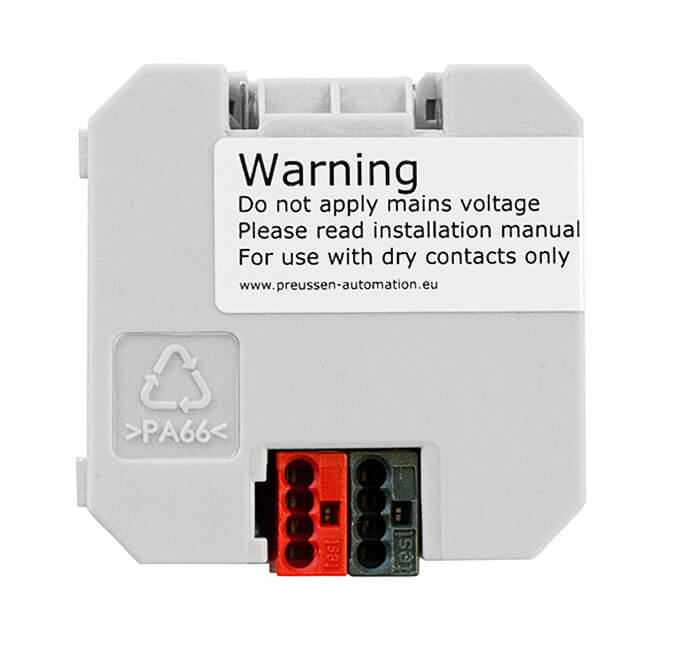

Switch2 KNX 4
Tasterinterface
Das Switch2 KNX 4 Modul ist das ideale Werkzeug, um beliebige Taster, Schalter, Fensterkontakte oder sonstige Kontakte in den KNX-Bus einzubinden. So können bereits vorhandene oder besondere Schalter mittels des kleinen Moduls für die Steueraufgaben im BUS-Netz verwendet werden.
Das Gerät ist extrem klein und lässt sich leicht hinter dem Schalter in der Standard Hohlwanddose verstecken. Bis zu vier potentialfreie Schaltkontakte können pro Modul in das Netzwerk eingebracht werden.
Funktionen
- Senden der Eingangszustände nach Bus-Spannungswiederkehr
- Kurzer/langer Tastendruck mit zwei Objekten
- Schließer- und Öffnerbetrieb
- Schalten und Dimmen
- Szenenfunktion
- Zählfunktion
- Betrieb von mehreren Lasten durch die Verwendung verschiedener Taster
- Steuerung von Jalousien und Rollladen
- Senden von Werten
- Betrieb von mehreren Lasten in einer festen Schaltsequenz
- Blinkfunktion bei LED
- Inbetriebnahmefunktion für LED zur Rückmeldung
Technische Daten
Anschlüsse
- Einspeisung: 20 V DC (KNX-Busspannung)
- Eingang: 5 mA
- Anschlüsse: KNX-Busklemme (rot/grau)
- Ausgangsspannung: 5 V DC
- Ausgang: max. 2,5 mA, begrenzt auf einen Widerstand von 2 KΩ
- 20 cm Anschlusskabel
Spannungsversorgung
- Bus-Spannung: 24 V DC
- Verbrauch: 5 mA / 20 V DC (BUS-Spannung)
- Eingang/Ausgang: Vier Kanäle können individuell als Ein- oder Ausgänge parametriert werden
Umweltbedingungen
- Umgebungstemp. Betrieb: -5 °C ~ +45 °C
- Lagertemp.: -25 °C ~ +55 °C
Mechanische Daten
- Gehäuse Material: graues Kunststoffgehäuse
- Abmessungen: 45 x 45 x 11,7 mm
- Gewicht: 17 g
- Montage: Hohlwanddose
Elektrische Sicherheit
- Schutzart: Innenbereich
- Schutzklasse: IP 20 (EN60529)
Zertifizierung
- KNX (EN50 090-1, -2)
- Gemäß der EMC-Richtlinien (2004 / 108 / EC)
- Gemäß der Niederspannungsrichtlinie (2006 / 95 / EG)
Programmierung
- ETS4 (abwärtskompatibel)
- Adressierung: MAC & Digital
Kommunikation
- KNX

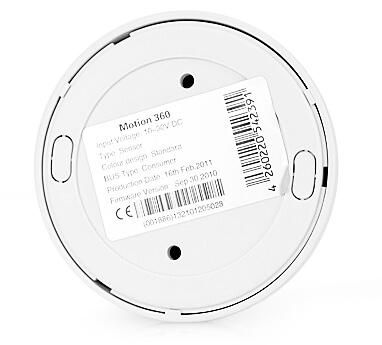

Motion 360 KNX
Sensor

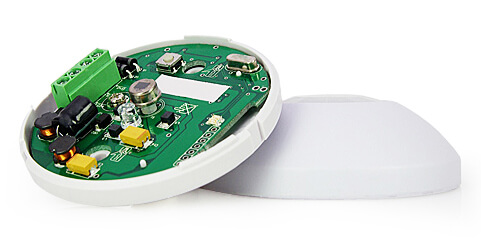

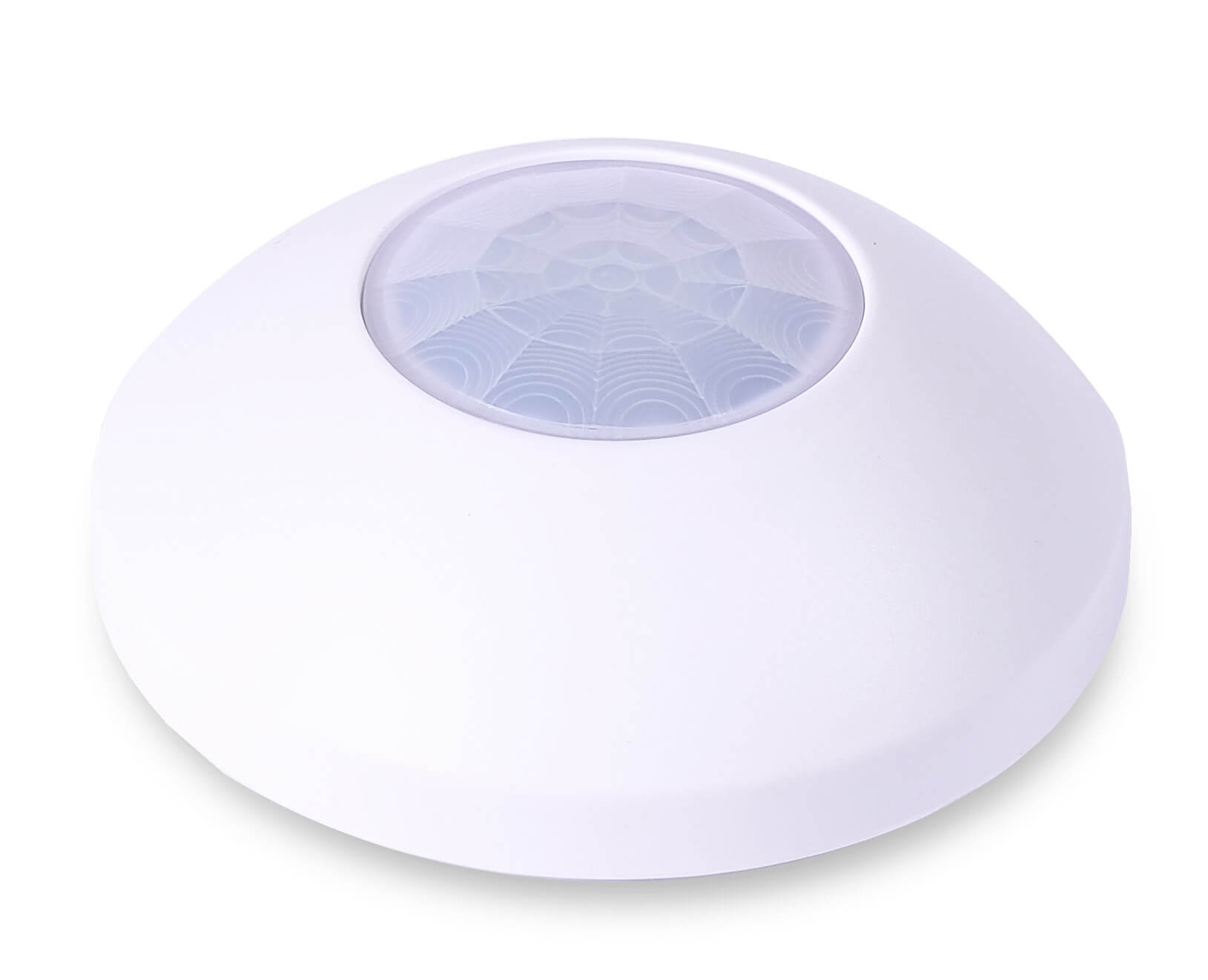

Der Multifunktionssensor Motion 360 KNX ist für die Deckenmontage vorgesehen. Mit seinem Erfassungsbereich von 360° eignet er si ...

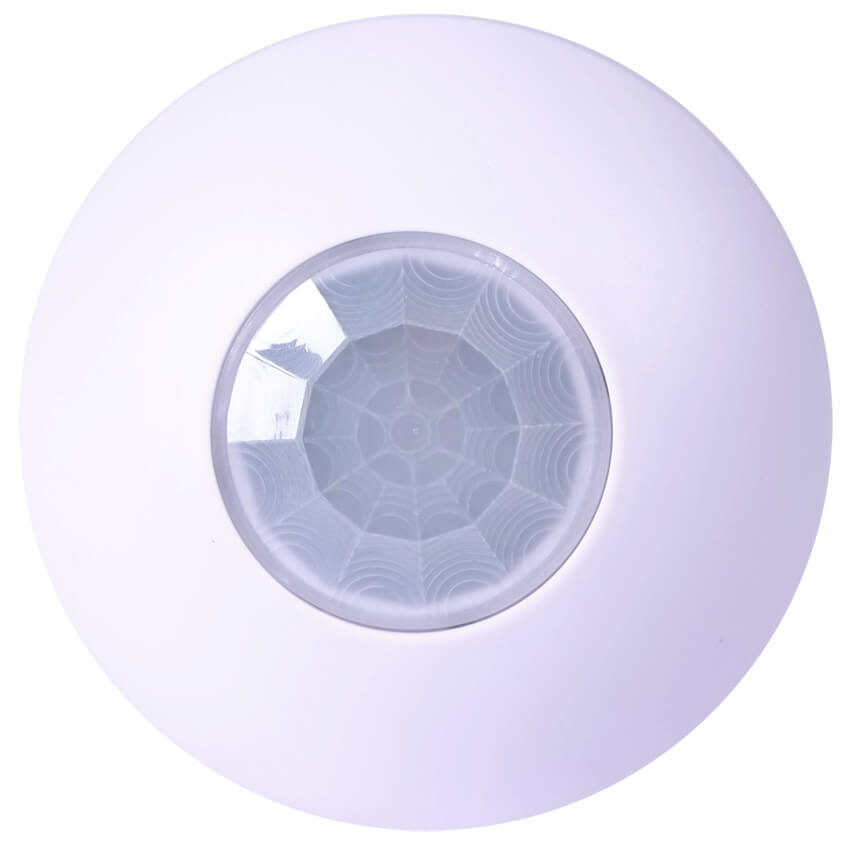

Motion 360 KNX
Sensor
Der Multifunktionssensor Motion 360 KNX ist für die Deckenmontage vorgesehen. Mit seinem Erfassungsbereich von 360° eignet er sich optimal zur Überwachung von Bewegung, Helligkeit und Temperatur. Der Motion 360 KNX verfügt über zwei potentialfreie Kontakte sowie zahlreicher Logikfunktionen.
Jetzt kaufenFunktionen
- Zusätzliche potenzialfreie Kontakte
Binden Sie die Signale anderer sicherheitsrelevanter Sensoren mit in Ihr System ein. Durch die Anbindung von Rauchmeldern, Fensterbruchsensoren usw. verkürzen Sie Kabelwege und können die Signale direkt im BUS-System verarbeiten. - Integriertes Logikmodul
Dadurch können Messergebnisse clever miteinander kombiniert werden. Mit einfachen wenn-/dann-Befehlen lassen sich so komplexe Szenarien einrichten. - Helligkeitssensor
Misst die Helligkeit des Raumes, somit kann das Beleuchtungs- und Verdunklungssystem automatisch gesteuert werden. - Bewegungssensor
Der Sensor reagiert auf kleinste Bewegungen im Raum und schaltet hinterlegte Funktionen. - Temperatursensor
Technische Daten
Anschlüsse
- Einspeisung: DC 24 V
- KNX Anschluss: KNX-Busklemme (rot/grau) 0,8 mm²
- Zuleitung und Ausgänge für Leitung bis 2,5 mm²
- Eingänge: zwei potentialfreie Kontakte
Spannungsversorgung
- BUS Betriebsspannung: DC 21 - 30 V
- KNX Stromverbrauch: 15 mA / DC 24 V
Umweltbedingungen
- Umgebungstemp. Betrieb: -5 °C ~ +45 °C
- Lagertemp.: -25 °C ~ +55 °C
- Transporttemp.: -25 °C ~ + 70 °C
- Rel. Feuchtigkeit: max. 95 %
Mechanische Daten
- Gehäuse Material: weiß, Kunststoff
- Abmessungen: 80 x 80 x 30 mm
- Gewicht: 60 g
- Deckenmontage
Kommunikation
- KNX/EIB
Kombinationen
- SMART-BUS Komponenten wie z.B. das Logikmodul Interlog Plus oder einen Aktor aus der SwitchME-Serie
